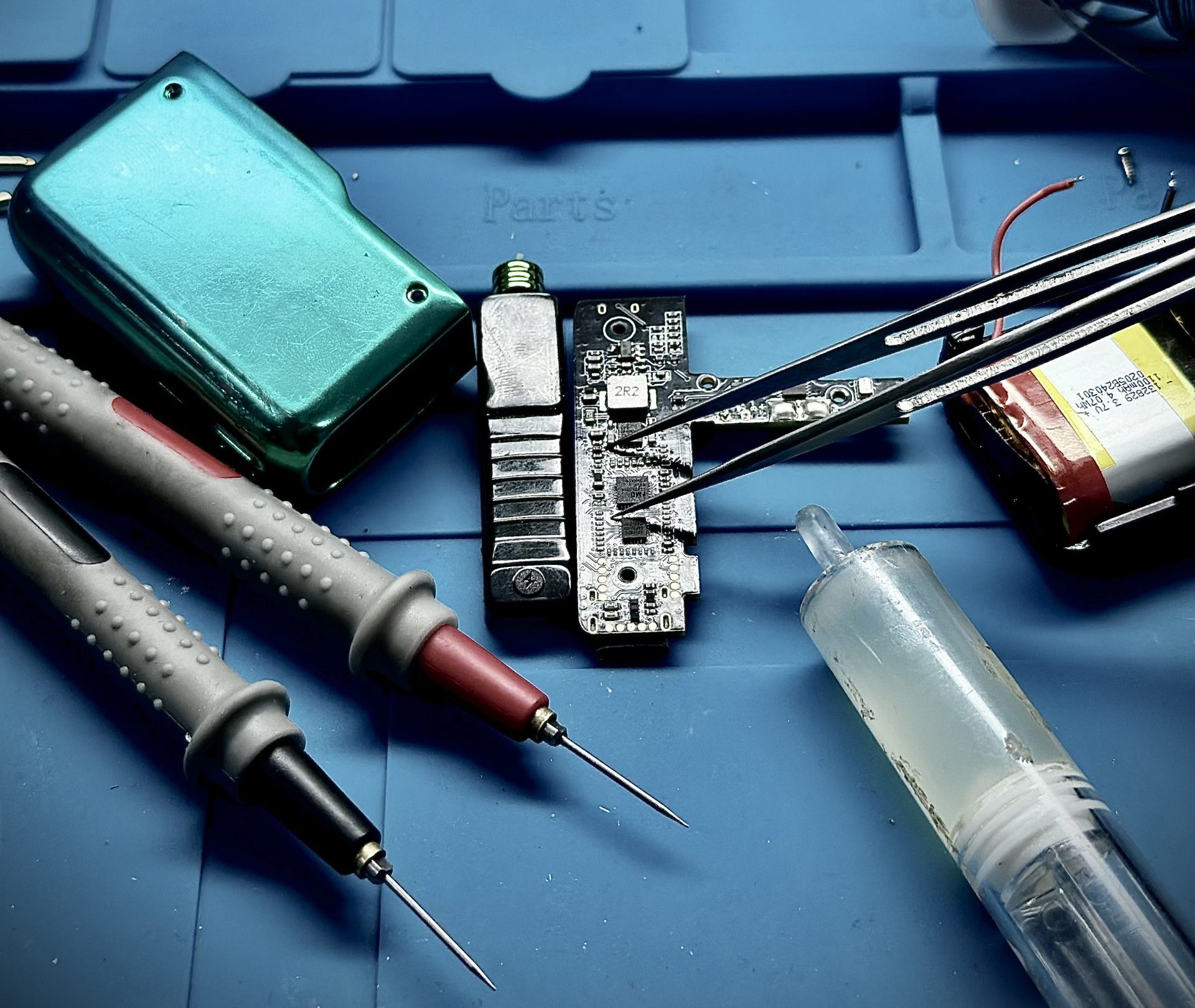

علت شارژ نشدن ویپ و پاد چیست؟ راهنمای جامع عیبیابی و تعمیر برد
آیا دستگاه شما پس از اتصال به کابل، هیچ واکنشی نشان نمیدهد؟ شارژ نشدن ویپ یا پاد یکی از رایجترین مشکلاتی است که کاربران برندهای معتبری چون گیکویپ (Geekvape)، ویپرسو (Vaporesso) و لاستویپ (Lost Vape) با آن روبرو میشوند. در این مقاله تخصصی از مجله ریزپارت، از سادهترین دلایل تا پیچیدهترین عیبیابیهای مربوط به آیسی شارژ (Charging IC) را بررسی میکنیم.
۱. بررسی اولیه: قبل از باز کردن دستگاه
همیشه قبل از دست بردن دستگاه پیش تعمیر کار این سه مورد را در خانه چک کنید :
- کابل شارژ و آداپتور: از سلامت کابل مطمئن شوید (ترجیحاً از شارژرهای فست شارژ موبایل برای ویپ استفاده نکنید) بهترین شارژر برای ویپ و پاد 5 ولت 2 آمپر می باشد.
- تمیزی پورت شارژ: نفوذ جویس یا گرد و غبار و پرزهای داخل جیب به داخل پورت USB-C یا Micro-USB مسیر جریان را قطع میکند.
- شوک باتری: گاهی باتری به دلیل تخلیه عمیق نیاز به شوک دستی دارد این کار را لطفا به متخصص بدهید و هرگز در خانه این کار را انجام ندهید.
برای خرید انواع سوکت شارژ می توانید به صفحه سوکت های شارژ مراجعه کنید.

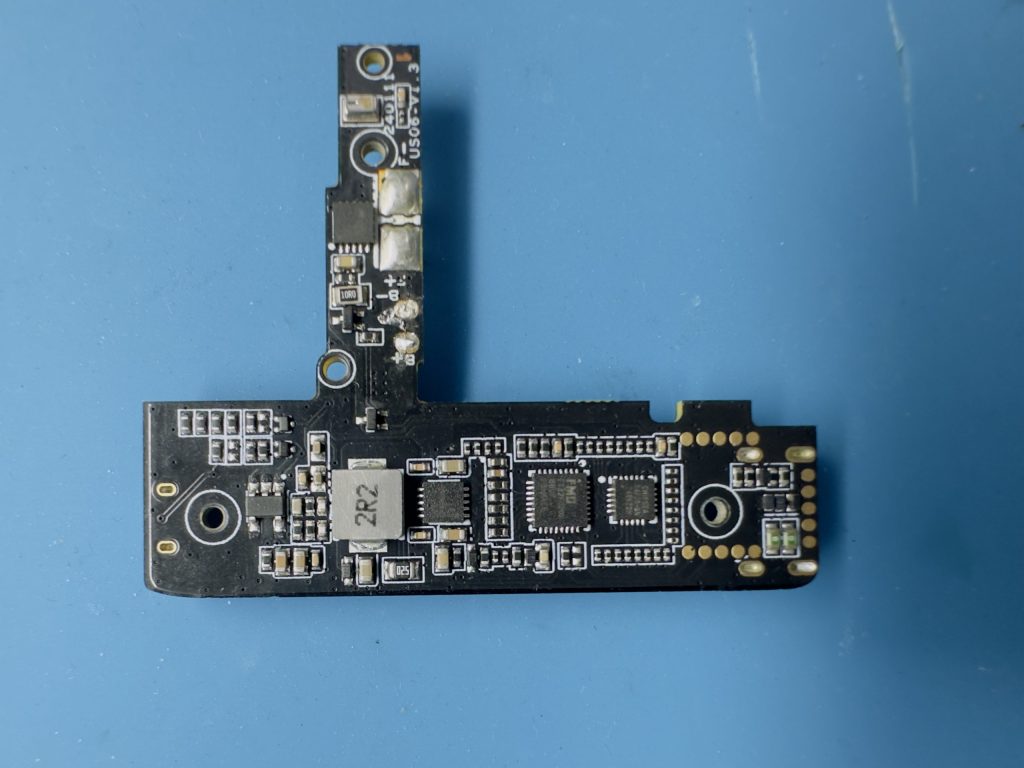

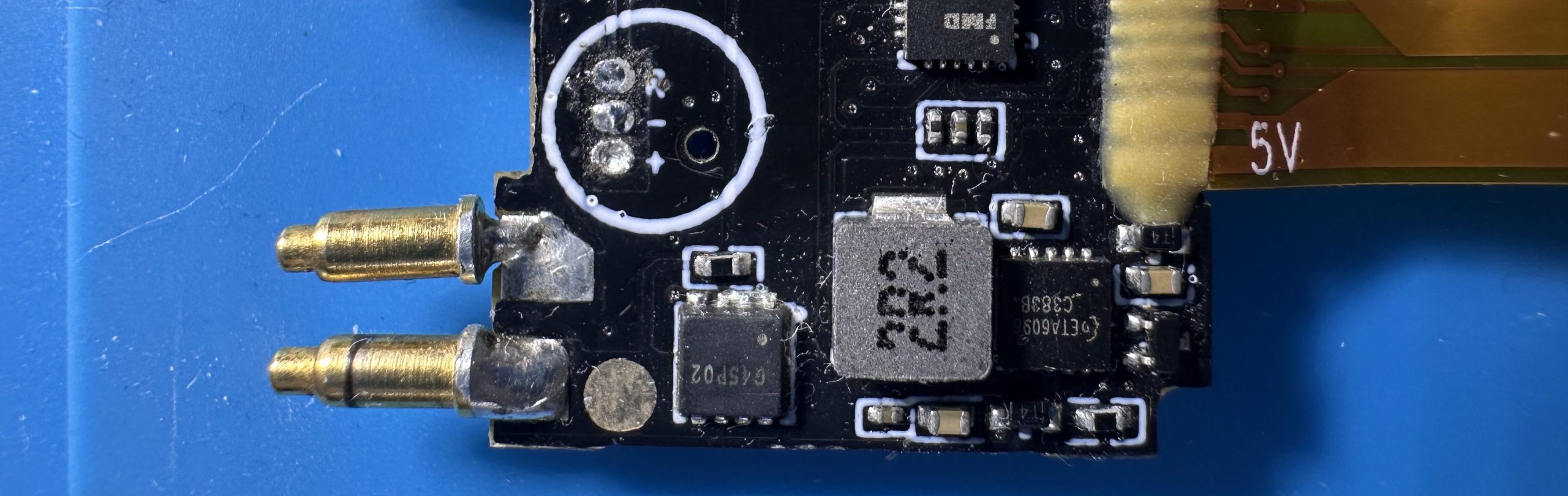

۲. تشخیص خرابی آیسی شارژ روی برد
IC شارژ در پاد و ویپ چیست؟و چرا علت شارژ نشدن ویپ و پاد میتواند از ای سی شارژ باشد؟
IC شارژ یک قطعهی الکترونیکی حیاتی روی برد پاد و ویپ است که وظیفهی مدیریت جریان و ولتاژ ورودی، محافظت از باتری لیتیومی و کنترل فرآیند شارژ را بر عهده دارد. این قطعه از باتری در برابر اضافه ولتاژ، شارژ بیش از حد و اتصال کوتاه محافظت میکند.
هرگونه اختلال در عملکرد IC شارژ میتواند باعث از کار افتادن کامل سیستم شارژ دستگاه شود.
علائم خرابی IC شارژ پاد و ویپ
در صورت مشاهدهی موارد زیر، احتمال خرابی آیسی شارژ بسیار بالا است:
- شارژ نشدن کامل پاد یا ویپ
- روشن نشدن چراغ شارژ
- قطع و وصل شدن شارژ
- تخلیه سریع باتری
- داغ شدن بیش از حد برد یا باتری
- شارژ شدن فقط در حالت خاموش
- ثابت ماندن درصد باتری
این نشانهها معمولاً کاربران را به اشتباه به سمت تعویض باتری میبرد، در حالی که مشکل اصلی IC شارژ است.
مراحل تشخیص خرابی IC شارژ روی برد ویپ
1. بررسی سوکت شارژ
قبل از تست IC شارژ، ابتدا باید:
- سالم بودن پورت شارژ (Type-C یا Micro USB)
- تمیزی و عدم سولفاته شدن پایهها
- اتصال صحیح سوکت به برد
بررسی شود. خرابی سوکت شارژ بسیار شایع است و علائمی مشابه خرابی IC ایجاد میکند.
2. اندازهگیری ولتاژ ورودی IC شارژ
با اتصال شارژر:
- ولتاژ ورودی باید حدود ۵ ولت باشد
- اگر ولتاژ به پایه ورودی IC میرسد ولی عملکردی دیده نمیشود، احتمال خرابی آیسی بالا میرود
3. تست ولتاژ خروجی به باتری
در حالت سالم:
- IC شارژ باید ولتاژ کنترلشدهای به باتری ارسال کند
اگر ولتاژ خروجی صفر، ناپایدار یا بسیار کمتر از حد استاندارد باشد، IC شارژ معیوب است.
4. بررسی جریانکشی غیرطبیعی
IC شارژ خراب ممکن است:
- جریان بیش از حد مصرف کند
- باعث داغ شدن نقطهای روی برد شود
استفاده از منبع تغذیه در این مرحله بسیار کمککننده است.
5. تست با باتری سالم
خرابی باتری گاهی علائمی مشابه خرابی IC شارژ ایجاد میکند. برای تشخیص دقیق:
- باتری را با نمونه سالم تعویض کنید
- اگر مشکل پابرجا بود، تمرکز روی IC شارژ منطقی است
دلایل اصلی خرابی IC شارژ ویپ
خرابی این قطعه معمولاً به دلایل زیر اتفاق میافتد:
- استفاده از شارژر غیراستاندارد
- نوسانات برق
- آبخوردگی یا رطوبت
- اتصال کوتاه باتری
- ضربه یا فشار به برد
۳. عیبیابی برندهای مطرح (گیکویپ، ویپرسو، لاستویپ)
- در محصولات Geekvape: معمولاً به دلیل بدنه مقاوم، حرارت داخلی بالا میرود و ممکن است قلعمردگی در پایههای آیسی ایجاد شود این بخش را باید به تعمیرکاران حرفه ای بسپارید.
- در محصولات Vaporesso: چیپستهای سری اکسون (AXON) نسبت به ولتاژ ورودی حساس هستند و در صورت خرابی آیسی شارژ، کل دستگاه ممکن است روشن نشود.
- در محصولات Lost Vape: دقت کنید که این دستگاهها از آیسیهای با کیفیتتری استفاده میکنند و یکی از پارتنامبر ها (سریهای lps lp4037 ) می باشد.
۴. مراحل تعویض آیسی شارژ (راهنمای فنی)
تعمیرکاران عزیز برای رفع این مشکل مراحل زیر را دنبال کنند:
- تست جریانکشی: با منبع تغذیه میزان جریان ورودی را چک کنید که در دستگاه های مختلف متفاوت است .
- جدا کردن برد: با دقت برد را از بدنه جدا کرده و نقاطی که آثار سوختگی دارند را بررسی کنید ممکن است این کار بدون داشتن تجهیزات مقداری سخت باشد .
- هیتر و هویه: با دمای مناسب (بسته به نوع قلع) آیسی معیوب را جدا کرده و پدها را تمیز کنید دمای پیشنهادی برای هیتر 320 تا 370 درجه سانتی گراد می باشد.
- نصب قطعه اورجینال: پارتنامبر دقیق را از فروشگاه قطعات ریزپارت تهیه و جایگذاری کنید.
نکته کلیدی: استفاده از آیسیهای غیراورجینال باعث داغ شدن بیش از حد دستگاه و آسیب به باتری لیتیومی میشود که خطرات انفجار را به همراه دارد.
